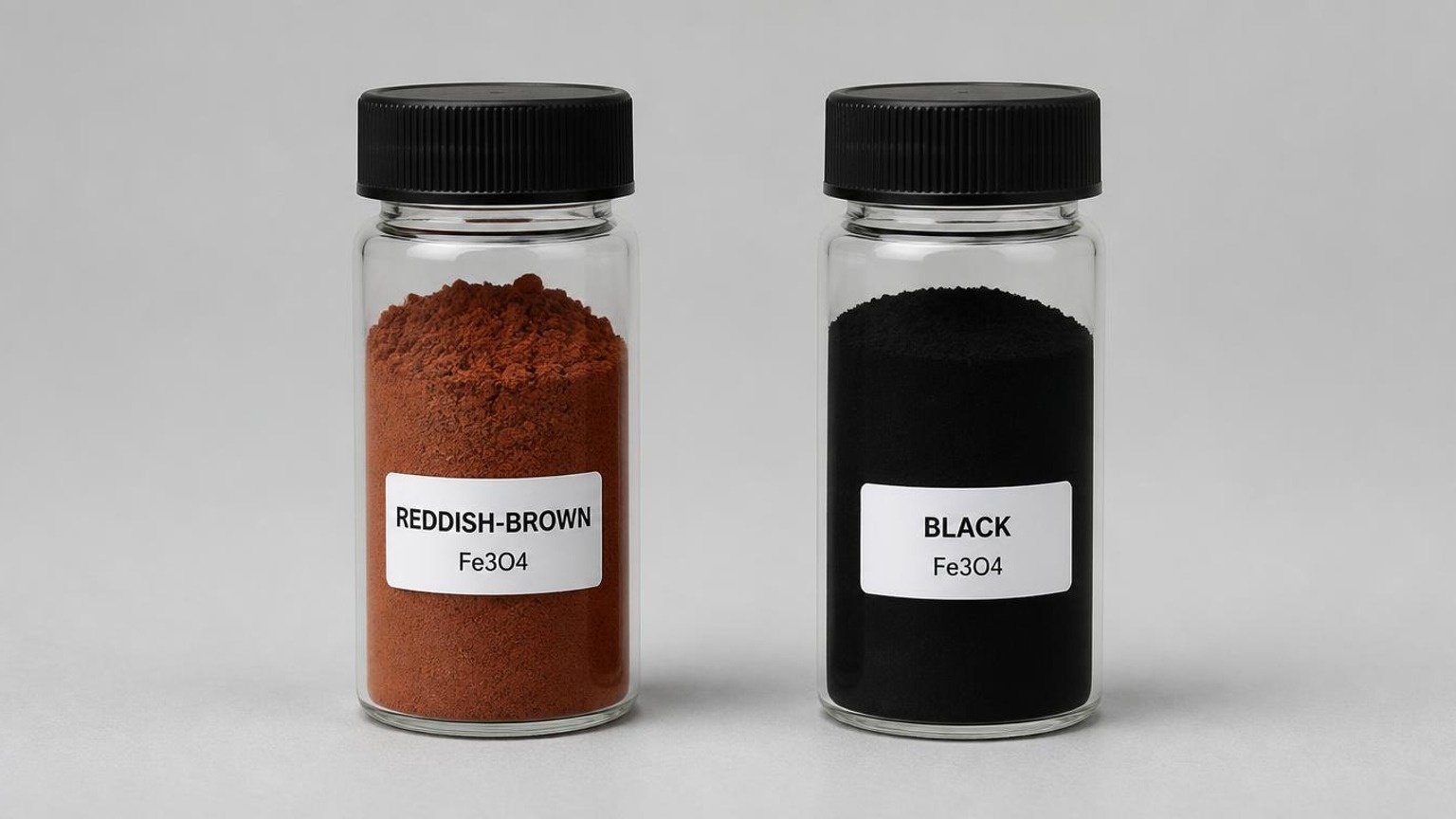

أسود، نقي المرحلةالحديد₃O₄هو الصف المفضل لتطبيقات الأنود بطارية ليثيوم أيون. يشير اللون البني المحمر إلى أن سطح المسحوق قد تم أكسدة جزئيا (إلىFe₂O₃)، مما يضر بالأداء الكهروكيميائي.
أسود = Fe₃O₄ نقي الطور (المغنتيت، بنية الإسبنيل المعكوسة، تحتوي على كل من Fe²⁺ وFe³⁺) بني محمر = تم أكسدة سطح Fe₃O₄ جزئيًا إلى Fe₂O₃ (أساسًا γ-Fe₂O₃، بني محمر اللون). نظرًا لأن المساحيق النانوية تحتوي على مساحة سطحية كبيرة جدًا، فإن أكسدة سطح Fe²⁺ تعد مشكلة شائعة. كلما كان المسحوق أكثر احمرارًا، كانت الأكسدة أكثر خطورة.
الحديد₃O₄ عبارة عن مادة أنود من نوع التحويل مدروسة جيدًا (السعة النظرية 926 مللي أمبير/جرام، أعلى بكثير من قدرة الجرافيت 372 مللي أمبير/جرام). الاختلافات الرئيسية بين الصفين:
| المعلمة |
أسود، نقي الطور الحديد₃O₄ |
بني محمر (مؤكسد السطح) |
| الموصلية الإلكترونية |
عالي (شبه معدني؛ يتنقل الإلكترون بين Fe²⁺/Fe³⁺، ~10²–10³ S/cm) |
متدهورة (Fe₂O₃ هو أشباه الموصلات، عدة أوامر من حيث الحجم أقل) |
| تسليم القدرات |
مستقر؛ يشارك كل من Fe²⁺ وFe³⁺ في تفاعل التحويل |
تشارك طبقة Fe₂O₃ السطحية؛ القدرة النظرية أعلى قليلاً (1007 مللي أمبير/جم) لكن الخبو العملي أسرع |
| الدورة الأولى للكفاءة الكولومبية |
أعلى نسبيا |
أقل (يُظهر Fe₂O₃ خسارة أكبر في السعة لا رجعة فيها) |
| استقرار ركوب الدراجات |
جيد |
أسوأ (المزيد من التفاعلات الجانبية بين طبقة الأكسيد والكهارل؛ SEI أقل استقرارًا) |
| الحكم |
يوصي | يجب تقييم درجة الأكسدة أولاً |
1.XRD: تأكد من أن المرحلة الرئيسية هي Fe₃O₄؛ تحقق من وجود قمم حيود Fe₂O₃ (من المرجح أن تظهر العينة ذات اللون البني المحمر قمم γ-Fe₂O₃)
2.Fe²⁺ معايرة المحتوى (طريقة ثنائي كرومات): Fe₃O₄ النقي له نسبة Fe²⁺/Fe³⁺ نظرية تبلغ 1:2؛ يشير محتوى Fe²⁺ المنخفض بشكل واضح إلى أكسدة كبيرة.
3. إذا كانت الأكسدة مهمة: فكر في المعالجة الاختزالية (تخفيض H₂)، أو طلاء الكربون، أو التحول إلى مصدر Fe₃O₄ نقي الطور
بالنسبة لعملاء بطاريات الليثيوم أيون: قم بتوريد دفعات Fe₃O₄ سوداء نقية الطور. يجب اختبار دفعات البني المحمر لمعرفة درجة الأكسدة قبل الشحن، أو بيعها بدلاً من ذلك كأكسيد الحديد (Fe₂O₃) لتطبيقات أخرى، مع وضع علامة واضحة على المنتج وفقًا لذلك.
