المجهر الإلكتروني للإرسال (TEM)هي أداة بحث لا غنى عنها في مجالات مثل علوم المواد والتكنولوجيا النانوية. بالنسبة للباحثين الجدد في TEM ، يعد فهم مبادئه وعملياته الأساسية أمرًا بالغ الأهمية لاستخدام هذا الجهاز الفعال. يركز اختبار TEM بشكل أساسي على خصائص البنية المجهرية للمواد ، بما في ذلك توزيع العناصر ، وتكوين الطور ، والعيوب البلورية ، وما إلى ذلك. تتجلى هذه الخصائص على المستوى المجهري مثل الحجم والشكل وتوزيع حبيبات الطور المختلفة ، وكذلك كثافة وتوزيع العيوب البلورية. من خلال TEM ، يمكن للباحثين اكتساب فهم أعمق للهيكل الداخلي للمواد ، وبالتالي تقييم خصائصهم والتطبيقات المحتملة.
بالمقارنة مع الأدوات التحليلية الأخرى مثل الطيف ، ومقاييس الأشعة السينية ، وما إلى ذلك ، فإن أكبر ميزة من TEM هي الدقة المكانية عالية للغاية. لا يمكن لـ TEM اكتشاف التركيب الأولي للمواد فحسب ، بل يمكنه أيضًا تحليل التركيب البلوري على المستوى الذري ، مما يحقق الملاحظة في الموقع. هذه القدرة تجعل TEM أداة لا يمكن الاستغناء عنها في أبحاث النانو. كمؤسسة اختبار وتحليل الطرف الثالث توفر خدمات الاختبار والتعرف على الشهادات والبحث والتطوير ، ليس لدى Jinjian Laboratory فريقًا تقنيًا احترافيًا ، ولكنه أيضًا مجهز بمعدات اختبار متقدمة لتزويدك بخدمات اختبار TEM دقيقة.
السبب في أن TEM يمكن أن يحقق دقة عالية المستوى هو أنه يستخدم شعاع إلكترون عالي السرعة بطول موجي قصير للغاية كمصدر للإضاءة. تقتصر دقة المجاهر البصرية العادية على الطول الموجي لحزمة الإضاءة ، في حين أن الطول الموجي لحزمة الإلكترون أقصر بكثير من الضوء المرئي ، وبالتالي فإن دقة TEM أعلى بكثير من تلك الموجودة في المجاهر التقليدية. بالإضافة إلى ذلك ، فإن ثنائية الجسيمات الموجية لعوارض الإلكترون تمكن TEM من تحقيق التصوير الذري للمواد.
الأساسيهيكل ووظيفة TEM
يتضمن الهيكل الأساسي لـ TEM المكونات الرئيسية مثل مسدس الإلكترون ، والمكثف ، ومرحلة العينة ، والعدسة الموضوعية ، والمرآة الوسيطة ، ومرآة الإسقاط. يولد المسدس الإلكترون شعاع إلكترون عالي السرعة ، والذي يركز على عدسة المكثف. تحمل مرحلة العينة وتضع العينة على وجه التحديد ، والعدسة الموضوعية والمرآة الوسيطة تزيد من تضخيم صورة العينة. تعرض مرآة الإسقاط الصورة المكبرة على شاشة أو كاشف فلوريسنت. يمكّن العمل التعاوني لهذه المكونات TEM من تحقيق التصوير والتحليل العالي للعينات.

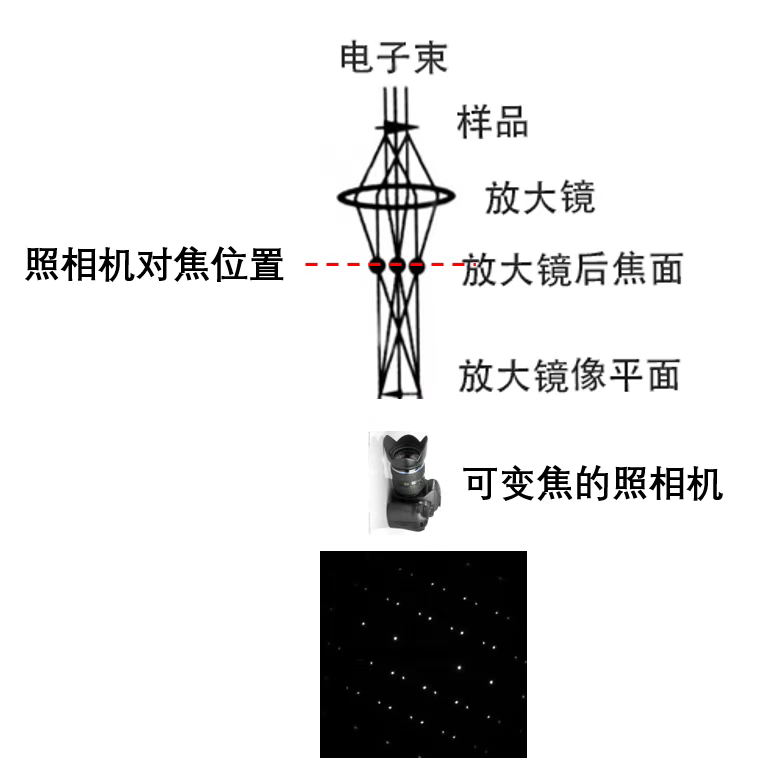

يحتوي TEM بشكل أساسي على ثلاثة أوضاع عمل: وضع تصوير التكبير ، ووضع حيود الإلكترون ، ووضع نقل المسح (STEM). في وضع التصوير التكبير ، يشبه TEM المجاهر البصرية التقليدية للحصول على صورة التشكل للعينة ؛ في وضع حيود الإلكترون ، يلتقط TEM نمط الحيود للعينة ، مما يعكس بنية البلورة ؛ في وضع STEM ، يقوم TEM بمسح العينة بنقطة من خلال تركيز شعاع الإلكترون ، ويجمع الإشارات مع كاشف لتحقيق تصوير أعلى دقة.
الاختلافات في تصوير TEM: صورة الحقل المشرق ، صورة الحقل المظلم ، صورة الحقل المظلم المركزي
صورة الحقل المشرق: يسمح فقط للحزمة المرسلة بالمرور عبر الفتحة الموضوعية للتصوير ، وعرض الهيكل الكلي للعينة.
صورة الحقل المظلم وصورة الحقل المظلم المركزي: تمر عوارض حيود محددة عبر الفتحة الموضوعية ، وتؤكد صورة الحقل المظلم المركزي على تصوير شعاع الحيود على طول اتجاه محور الإرسال ، وعادة ما يكون ذلك بجودة تصوير أفضل.
إن انحرافات TEM هي العوامل الرئيسية التي تحد من حل المجاهر الإلكترونية ، بما في ذلك الانحراف الكروي ، والانحراف اللوني ، والاستجماتيزم. يحدث الانحراف الكروي بسبب اختلاف الطاقة الانكسارية للإلكترونات في المناطق الوسطية والحافة من العدسة المغناطيسية ، ويرجع الانحراف اللوني إلى تشتت طاقة الإلكترون ، ويسبب الاستجماتيزم الناتج عن الطبيعة غير المتناظرة في المجال المغناطيسي. يحدث فرق الحيود بسبب تأثير حيود Fraunhofer في الفتحة.
نوع التباين من TEM
يحدث التباين في TEM بسبب الانتثار الناتج عن التفاعل بين الإلكترونات والمادة ، بما في ذلك تباين السمك ، وتناقض الحيود ، وتناقض الطور ، و z-contrast. تباين السمك: يعكس خصائص السطح والسمات المورفولوجية للعينة ، الناجمة عن الاختلافات في العدد الذري وسمك المناطق الصغيرة المختلفة للعينة. تباين الحيود: نظرًا للتوجهات البلورية المختلفة داخل العينة ، والتي تتوافق مع ظروف Bragg المختلفة ، تختلف شدة الحيود من مكان إلى آخر. تباين الطور: عندما تكون العينة رقيقة بما فيه الكفاية ، فإن اختلاف الطور في موجة شعاع الإلكترون التي تخترق العينة تنتج التباين ، وهو مناسب للتصوير عالي الدقة. Z-Contrast: في وضع STEM ، يتناسب سطوع الصورة مع مربع العدد الذري وهو مناسب لمراقبة توزيع العناصر. من خلال إتقان هذه المعرفة الأساسية ، يمكن لمستخدمي TEM استخدام هذه الأداة بشكل أكثر فعالية لتحليل البنية المجهرية للمواد.
